OSADNICTWO WIEJSKIE S.V

STUDIA INŻYNIERSKIE, ROK AKADEMICKI 2010/11

Prowadzący przedmiot:
dr inż. arch. Klara Czyńska tel. 091 449-56-39 e-mail: kczynska@zut.edu.pl pokój 315

Temat ćwiczeń: PRZEKSZTAŁCANIE I ODNOWA OBSZARÓW WIEJSKICH

ZADANIE: Opracowanie koncepcji zagospodarowania zdegradowanego funkcjonalnie i krajobrazowo obszaru wsi w oparciu o analizy historyczne i planistyczne

TEMATY DO WYBORU:

T-1_DOŁUJE

T-2_PRZECŁAW

T-3_WOŁCZKOWO

CELE PROJEKTU

– Zbadanie położenia wsi w obszarze regionu (na tle powiązań komunikacyjnych, zasobów przyrodniczych, sieci osadniczej)

– Rozpoznanie problemów wsi w zakresie uwarunkowań wewnętrznych (układ funkcjonalno-przestrzenny, fizjonomia krajobrazu, itp.)

– Opracowanie projektu przekształcenia zdegradowanego funkcjonalnie i krajobrazowo obszaru wsi.

FORMA ZALICZENIA

Wszystkie etapy przygotowania projektu przedstawione będą w postaci cyfrowej prezentacji w programie Power Point. Pozwoli to na lepsze zobrazowanie procesu stopniowego rozpoznawania problemów wsi, jej uwarunkowań zewnętrznych i wewnętrznych, w tym szczególnie na zbadanie fizjonomii krajobrazu.

1. Część analityczna

1.1. Wizja lokalna (inwentaryzacja + zdjęcia)

1.2. Analizy historyczne

1.3. Uwarunkowania zewnętrzne

1.4. Uwarunkowania wewnętrzne

2. Koncepcja zagospodarowania wsi

2.1. Schemat zagospodarowania wsi

2.2. Koncepcja zagospodarowana fragmentu wsi

4. Archiwizacja projektu w formacie *.PPT (Power Point 2003) na nośniku CD/DVD
(obligatoryjne do uzyskania wpisu)

5. Publiczna prezentacja projektu

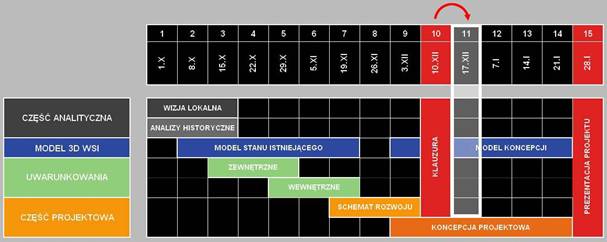

HARMONOGRAM REALIZACJI PROJEKTU

SZCZEGÓŁOWY OPIS KOMPONENTÓW PROJEKTU

1. CZĘŚĆ ANALITYCZNA (do podziału między członków zespołu)

1.1. WIZJA LOKALNA

A) Inwentaryzacja fotograficzną wraz z podpisami pod ilustracjami i mapką z oznaczeniami punktów, z których wykonano zdjęcia. Należy je dobrać pod kątem najlepszej prezentacji charakteru wsi oraz ilustracji miejsc problemowych. Dodatkowo należy przygotować zestawienie najbardziej reprezentatywnych typów zabudowy występującej na obszarze nawsia lub obiektów charakterystycznych istotnych w krajobrazie.

B) Aktualizacja inwentaryzacji wsi z 2009 roku – weryfikacja jej zgodności ze stanem faktycznym. Zebranie informacji niezbędnych do przygotowania modelu przestrzennego wsi (ROZPOCZĘCIE PRACY NAD MODELEM 3D)

1.2. ANALIZY HISTORYCZNE

Krótki zarys rozwoju wsi ilustrowany materiałem ikonograficznym (z podaniem źródeł pochodzenia materiałów i informacji). Należy zobrazować przyrost zabudowy na przestrzeni lat oraz zebrać informacje dotyczące zabudowy historycznej.

1.3. UWARUNKOWANIA ZEWNĘTRZNE (w uzgodnionym zakresie obszarowym)

Analiza pokazująca powiązania funkcjonalne wsi z obszarem otaczającym:

– powiązania punktowe – struktura sieci osadniczej

– powiązania liniowe – transport lądowy, drogowy, kolejowy, wodny

– powiązania powierzchniowe – powiązania przyrodnicze (wody powierzchniowe, tereny zielone, obszary chronionego krajobrazu, itp.)

1.4. UWARUNKOWANIA WEWNĘTRZNE

A) Analiza struktury przestrzennej wsi

1– Przygotowanie modelu przestrzennego stanu istniejącego wsi

Model powinien uwzględniać topografię ternu oraz zabudowę w formie uproszczonej. Dla obszarów nowej zabudowy może być to uproszczony model domu jednorodzinnego. Na obszarze nawsia należy wymodelować formy budynków wraz z kształtami dachów oraz budynki specjalne (np. kościół)

2– Jednostki krajobrazowo-urbanistyczne (na schwarcplanie i na modelu 3D)

Wydzielenie obszarów o podobnym charakterze (zespoły zabudowy mieszkalnej, tereny zielone)

B) Fizjonomia krajobrazu

1– Hipsometria ternu z pokazaniem zabudowy

2– Waloryzacja krajobrazu wsi na podstawie analizy topografii i zdjęć panoramicznych wsi.

Rozpoznanie obszarów atrakcyjnych widokowo oraz elementów dysharmonijnych w krajobrazie. Przygotowanie wytycznych harmonijnego rozwoju i przekształcenia obszaru wsi.

2. KONCEPCJA PROJEKTOWA

2.1. SCHEMATY ZAGOSPODAROWANIA WSI (na schwarcplanie)

A) Szkice projektowe obrazujące skalę i lokalizację planowanych przekształceń (oznaczenia liniowo-punktowe).

B) Ostateczny schemat przekształcenia wsi zawierający dyspozycje funkcjonalne przeznaczenia poszczególnych obszarów (plamą) z oznaczeniem obszaru poddanego przekształceniu (z zarysem jego ogólnej kompozycji). Należy również narysować siatkę ulic istniejącą oraz projektowaną.

Proszę pamiętać o czytelnej legendzie lub odnośnikach. Schemat ma być czytelnym przekazem!

2.2. KONCEPCJA ZAGOSPODAROWANIA FRAGMENTU WSI

A) Ogólny rzut całej wsi z oznaczeniem fragmentu poddanego przekształceniom

B) Fragment koncepcji zagospodarowania wsi z pokazaniem elementów właściwych dla skali 1:500:

– usytuowanie budynków z wyróżnieniem zabudowy istniejącej (w tym adaptowanej do nowych funkcji) i projektowanej oraz oznaczeniem programu użytkowego

– rozwiązanie komunikacyjne (istniejąca i projektowana siatka ulic) z dojazdami do obiektów oraz system parkowania

– zagospodarowanie terenów publicznych oraz kompozycja terenów zielonych

C) Zestawienie dwóch schwarzplanów (bez skali): wieś przed i po przekształceniu

D) Wizualizacje projektu z lotu ptaka (najlepiej w zestawieniu ze stanem istniejącym wraz z oznaczeniem obiektów do wyburzenia) oraz wizualizacje z poziomu człowieka prezentujące ważniejsze wnętrza urbanistyczne

3. ARCHIWIZACJA PROJEKTU NA NOŚNIKU CD/DVD

Prezentację projektu proszę zapisać w programie MS PowePoint 2003 – maksymalna wielkość pliku 50MB!

Maksymalna rozdzielczość rzutnika, na którym będzie wyświetlany pokaz slajdów podczas publicznej prezentacji to tylko: 1024x768 pikseli.
